Rincian Produk
Tempat asal: Hangzhou Cina
Nama merek: QIANHE
Nomor model: W00505-2010-3008
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 20 pcs
Harga: US$6.5-US$15 PER PCS
Kemasan rincian: Karton dengan kotak / busa
Waktu pengiriman: 3-7 hari kerja
Syarat-syarat pembayaran: T / T, Western Union
Menyediakan kemampuan: 50.000 per bulan
Bahan: |
tungsten karbida |
Kekerasan: |
Lebih dari HRC90 derajat |
Gelar anti lentur: |
Lebih dari 2300N/mm |
aplikasi: |
Mesin Berliku Otomatis CNC |
Polandia: |
Penggilingan presisi |
Kekasaran tempat R: |
Ra 0,025 |
Kekasaran lubang: |
Ra 0.1 |
Batas Kerja: |
d1 0.2mm, D1＞0.7mm |
Bahan: |
tungsten karbida |
Kekerasan: |
Lebih dari HRC90 derajat |
Gelar anti lentur: |
Lebih dari 2300N/mm |
aplikasi: |
Mesin Berliku Otomatis CNC |
Polandia: |
Penggilingan presisi |
Kekasaran tempat R: |
Ra 0,025 |
Kekasaran lubang: |
Ra 0.1 |
Batas Kerja: |
d1 0.2mm, D1＞0.7mm |

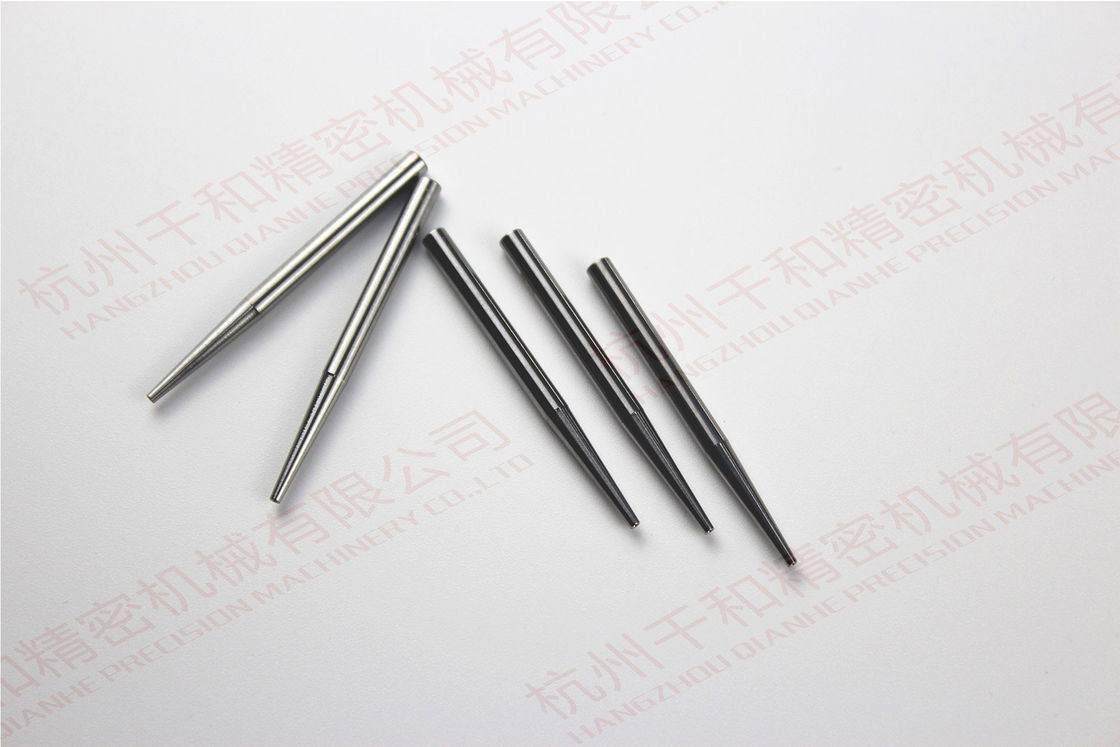

CW0808-3016-3510 Winding Nozzle / Needle Carbide Nozzle untuk mesin Winding membuat Transformer / Coil / Inductor
Nozzle Karbida untuk Berliku
Nosel tungsten karbida digunakan pada mesin penggulung kumparan. Itu dibuat secara tepat dari super
paduan keras dan menikmati kekerasan lebih dari HRA90. derajat sementara tingkat anti lentur
mencapai lebih dari 2300N / mm. Dua terminal dan bagian dalam dan outlet semuanya menerima cermin
perawatan permukaan untuk memastikan kawat enamel tidak membuat goresan.Kekerasan tinggi, ketahanan
untuk melenturkan, memblokir, dan menabrak.
Keunggulan utama Tungsten Carbide Nozzle:
1. Ketahanan Aus yang Tinggi
Hal ini dijamin dengan pemilihan material yang dimiliki elemen keausan.Kekerasan
Nilai: 1800 ~ 2200Vickers, atau 3 kali lipat dari kasus baja yang diperkeras.Bahan bodinya tahan karat
baja untuk penyangga struktural, bukan bantalan aus.
2. Anti Gores
Hilangkan kerusakan film isolasi kawat, resistansi gesekan rendah, tegangan kawat stabil.
Permukaan wireguiding adalah cermin yang dilapisi berlian dengan kekasaran permukaan
2 4 mikro inci Ra atau lebih baik, izin material.
3. Lurus dan Kekakuan
Kelurusan dan Kekakuan ditentukan oleh kabel keluar yang konsentris dan tidak fleksibel
sehubungan dengan lokasi nosel.Secara sederhana, kabel harus keluar dari nosel
konsentris ke lokasi, Ke dalam 0,02 mm, dengan atau tanpa beban.Sebuah geometris
Presentasi karakteristik ditampilkan di kiri atas.Konsentrisitas dalam 0,01mm.
4. Radii Keluar Yang Tepat
Karena Exit Radii nosel gulungan kumparan mengatur sudut keluar kabel dari satu
kumparan berikutnya, itu harus dipantau ke + / - 0,025 mm.Ini dilakukan dengan pengukuran digital,
ditampilkan di kanan atas.
Spesifikasi dan deskripsi:
Gambar pengukuran sebagai berikut, harap konfirmasikan ukuran nozel Anda sesuai
ke mesin penggulung dan produk kumparan Anda.
| Part.No. | Model | Spesifikasi (mm) | |||||
| L | L1 | D | D1 | d1 | d2 | ||
| 1 | W0202-2005-1505 | 15 | 5 | 2.0 | 0,5 | 0.2 | 0.2 |
| 2 | W0202-2000-3300 | 33 | * | 2.0 | * | 0.2 | 0.2 |
| 3 | W0202-3010-3015 | 30 | 15 | 3.0 | 1.0 | 0.2 | 0.2 |
| 4 | W0202-3006-3010 | 30 | 10 | 3.0 | 0.6 | 0.2 | 0.2 |
| 5 | W0202-3015-3015 | 30 | 15 | 3.0 | 1.5 | 0.2 | 0.2 |
| 6 | W0202-3007-3508 | 35 | 8 | 3.0 | 0.7 | 0.2 | 0.2 |
| 7 | W0303-3008-3012P | 30 | 12 | 3.0 | 0.8 | 0.3 | 0.3 |
| 8 | W0303-3012-3519 | 35 | 19 | 3.0 | 1.2 | 0.3 | 0.3 |
| 9 | W0303-3008-4506 | 46 | 6 | 3.0 | 0.8 | 0.3 | 0.3 |
| 10 | W0303-3020-3515 | 35 | 15 | 3.0 | 2.0 | 0.3 | 0.3 |
| 11 | W0303-0800-3500 | 35 | * | 0.8 | * | 0.3 | 0.3 |
| 12 | W0303-3018-4018 | 40 | 18 | 3.0 | 1.8 | 0.3 | 0.3 |
| 13 | W0404-3010-3009 | 30 | 9 | 3.0 | 1.0 | 0.4 | 0.4 |
| 14 | W0404-3007-4528 | 45 | 28 | 3.0 | 0.7 | 0.4 | 0.4 |
| 15 | W0505-3012-4506T | 45 | 6 | 3.0 | 1.2 | 0,5 | 0,5 |
| 16 | W0606-3012-3520 | 35 | 20 | 3.0 | 1.2 | 0.6 | 0.6 |
| 17 | W0606-3016-4010T | 40 | 10 | 3.0 | 1.6 | 0.6 | 0.6 |
| 18 | W0808-3018-3518 | 35 | 18 | 3.0 | 1.8 | 0.8 | 0.8 |
| 19 | W0808-3018-3010 | 30 | 10 | 3.0 | 1.8 | 0.8 | 0.8 |
| 20 | W1212-3022-3010 | 30 | 10 | 3.0 | 2.2 | 1.2 | 1.2 |
Semua ukuran dapat disesuaikan sesuai dengan kebutuhan pelanggan
Menampilkan gambar:
Kemasan dalam: Kotak Plastik Kemasan dalam: Kotak kertas Kemasan luar: Karton
Mengapa Anda memilih kami?
1.100% produsen
Dalam perkakas perangkat keras, industri pelatihan mesin lilitan kawat memiliki lebih dari 10 tahun
pengalaman, kami memiliki lebih dari dan 100 pekerja terampil.
2. harga yang kompetitif
Layanan satu atap, dari bahan proses pemotongan mati, produksi, QC, pengemasan,
delivery. Kami yakin kami memproduksi semua barang.Dan kualitasnya 100% yakinlah.Banyak
cpelanggan sangat senang bekerja sama dengan kami, karena kami dapat memberikan yang lebih kompetitif
harga sebagai pabrik.
3, Pilihan material terbaik
Semua barang kami adalah bahan terbaik dari pemasok terbaik, baik bahan tersebut berkualitas
bisa diperiksa.
4. Pengendalian Mutu
Sebelum pengiriman, ada pemeriksaan personel khusus, setiap produk di kemasan sebelumnya
inspeksi tersebut memenuhi syarat.Kami menjamin bahwa setiap pengiriman produk sempurna untuk dijual.
5. Pelayanan yang baik
Kami berjanji untuk menjawab pertanyaan Anda dalam 24 jam.
