Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Bahan: | tungsten karbida | Kekerasan: | HRC90 |
|---|---|---|---|
| Gelar anti lentur: | Lebih dari 2300N/mm | Polandia: | Penggilingan presisi |
| Cocok untuk digunakan: | Gulungan Kawat dari Kumparan Halus dan Kumparan Tipis | Kekasaran tempat R: | Ra0.025 |
| Spesifikasi: | Lebih Banyak Ukuran Dapat Disesuaikan | Paket Transportasi: | 20 pcs/kotak |
| Menyorot: | tabung pemandu kawat,tabung tungsten carbide,Nozzle Industri HRC90 |
||
Nozzle Industri HRC90 Untuk Lini Produksi Coil Yang Dikemas dengan Padat dan Presisi Tinggi
Kami menyediakan nosel kumparan tungsten karbida berkualitas tinggi dan kumparan berujung Ruby
nosel berliku untuk mesin kumparan kumparan Nittoku, mesin kumparan otomatis CNC
dan mesin lilitan kumparan merek lain,.
Terdapat deskripsi dan fitur tentang Tungsten Carbide Nozzle sebagai berikut:
Nosel tungsten karbida digunakan pada mesin penggulung kumparan. Itu dibuat secara tepat dari super
paduan keras dan menikmati kekerasan lebih dari HRA90. derajat sementara tingkat anti lentur
mencapai lebih dari 2300N / mm. Dua terminal dan bagian dalam dan outlet semuanya menerima cermin
perawatan permukaan untuk memastikan kawat enamel tidak membuat goresan.Kekerasan tinggi, ketahanan
untuk melenturkan, memblokir, dan menabrak.
Keunggulan utama Tungsten Carbide Nozzle:
1. Ketahanan Aus yang Tinggi
Hal ini dijamin dengan pemilihan material yang dimiliki elemen keausan.Kekerasan
Nilai: 1800 ~ 2200Vickers, atau 3 kali lipat dari kasus baja yang diperkeras.Bahan bodinya tahan karat
baja untuk penyangga struktural, bukan bantalan aus.
2. Anti Gores
Hilangkan kerusakan film isolasi kawat, resistansi gesekan rendah, tegangan kawat stabil.
Permukaan wireguiding adalah cermin yang dilapisi berlian dengan kekasaran permukaan
2 4 mikro inci Ra atau lebih baik, izin material.
3. Lurus dan Kekakuan
Kelurusan dan Kekakuan ditentukan oleh kabel keluar yang konsentris dan tidak fleksibel
sehubungan dengan lokasi nosel.Secara sederhana, kabel harus keluar dari nosel
konsentris ke lokasi, Ke dalam 0,02 mm, dengan atau tanpa beban.Sebuah geometris
Presentasi karakteristik ditampilkan di kiri atas.Konsentrisitas dalam 0,01mm.
4. Radii Keluar Yang Tepat
Karena Exit Radii nosel gulungan kumparan mengatur sudut keluar kabel dari satu
kumparan berikutnya, itu harus dipantau ke + / - 0,025 mm.Ini dilakukan dengan pengukuran digital,
ditampilkan di kanan atas.
Keunggulan Produk
1. Ketangguhan tinggi, koefisien gesekan rendah ruby, ketahanan korosi yang tinggi.
2. Kehidupan pelayanan yang lebih lama dan kinerja yang baik.
3. Harga paling ekonomis.
Lubang dalam nozel dengan efek gerinda:
Gambar pengukuran sebagai berikut, harap konfirmasikan ukuran nozel Anda sesuai
ke mesin penggulung dan produk kumparan Anda.
Spesifikasi dan deskripsi:
| Part.No. | Model | Spesifikasi (mm) | |||||
| L | L1 | D | D1 | d1 | d2 | ||
| 1 | W0202-2005-1505 | 15 | 5 | 2.0 | 0,5 | 0.2 | 0.2 |
| 2 | W0202-2000-3300 | 33 | * | 2.0 | * | 0.2 | 0.2 |
| 3 | W0202-3010-3015 | 30 | 15 | 3.0 | 1.0 | 0.2 | 0.2 |
| 4 | W0202-3006-3010 | 30 | 10 | 3.0 | 0.6 | 0.2 | 0.2 |
| 5 | W0202-3015-3015 | 30 | 15 | 3.0 | 1.5 | 0.2 | 0.2 |
| 6 | W0202-3007-3508 | 35 | 8 | 3.0 | 0.7 | 0.2 | 0.2 |
| 7 | W0303-3008-3012P | 30 | 12 | 3.0 | 0.8 | 0.3 | 0.3 |
| 8 | W0303-3012-3519 | 35 | 19 | 3.0 | 1.2 | 0.3 | 0.3 |
| 9 | W0303-3008-4506 | 46 | 6 | 3.0 | 0.8 | 0.3 | 0.3 |
| 10 | W0303-3020-3515 | 35 | 15 | 3.0 | 2.0 | 0.3 | 0.3 |
| 11 | W0303-0800-3500 | 35 | * | 0.8 | * | 0.3 | 0.3 |
| 12 | W0303-3018-4018 | 40 | 18 | 3.0 | 1.8 | 0.3 | 0.3 |
| 13 | W0404-3010-3009 | 30 | 9 | 3.0 | 1.0 | 0.4 | 0.4 |
| 14 | W0404-3007-4528 | 45 | 28 | 3.0 | 0.7 | 0.4 | 0.4 |
| 15 | W0505-3012-4506T | 45 | 6 | 3.0 | 1.2 | 0,5 | 0,5 |
| 16 | W0606-3012-3520 | 35 | 20 | 3.0 | 1.2 | 0.6 | 0.6 |
| 17 | W0606-3016-4010T | 40 | 10 | 3.0 | 1.6 | 0.6 | 0.6 |
| 18 | W0808-3018-3518 | 35 | 18 | 3.0 | 1.8 | 0.8 | 0.8 |
| 19 | W0808-3018-3010 | 30 | 10 | 3.0 | 1.8 | 0.8 | 0.8 |
| 20 | W1212-3022-3010 | 30 | 10 | 3.0 | 2.2 | 1.2 | 1.2 |
Semua ukuran dapat disesuaikan sesuai dengan kebutuhan pelanggan

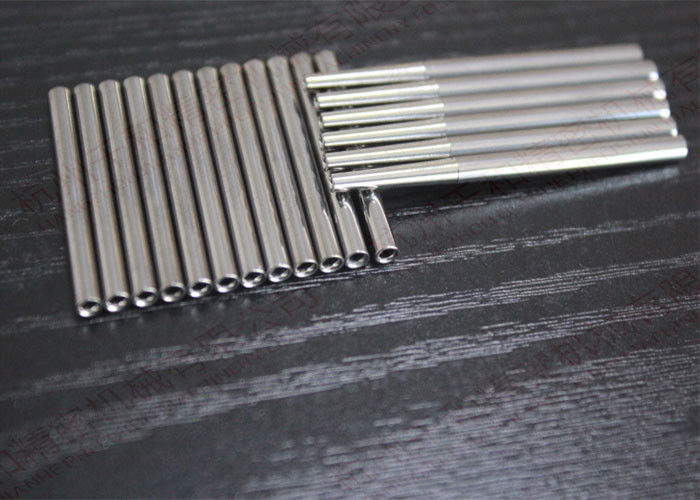

Menampilkan gambar:
